一、提取罐用途：
电加热提取罐适用于中药、食品、饮料、化工等行业的常压、微压、水煎、温浸、热回流、渗透、芳香油成分的提取及有机溶剂的回收等多种工艺。电加热提取罐采用动态提取，具有时间短，效率高，操作方便等优点。电加热提取罐特别适合医院、大中院校、科研单位进行小试、中试或小规模生产。
二、结构组成：

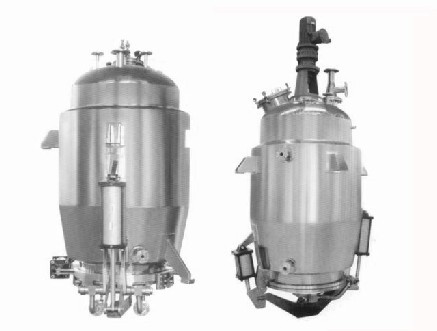

电加热提取罐主体包括内筒体、夹套层、保温层、搅拌装置、电加热装置、支耳、出料口等；电加热提取罐保温层以岩棉作为保温材料。
内筒体材质为优质SUS304/316L，夹套采用全封闭，外筒体SUS304亚光薄钢板。 电加热提取罐内配备CIP清洗自动旋转喷洗球头，测温孔、防爆视灯、视镜、快开式投料口等，确保操作简便，符合GMP医药标准。具有溶剂分布均匀，出渣方便等特点。
电加热提取罐成套设备由1.提取罐；2.泡沫捕集器；3.气液分离器；4.冷却器；5.冷凝器；6.油水分离器；7.料液泵；8.管道过滤器及内部联接管路构成。
三、结构特性：
1、电加热提取罐具有占地面积小、制作精致、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式。
2、电加热提取罐设备采用电加热换热方式，加热速度快，换热效率高。
3、电加热提取罐加热结构设计先进、高效、安全、加热和降温快捷、加热均匀。
4、电加热提取罐设备功能齐全，适用于水提和醇提，能进行常压和负压提取并且可以回收挥发油。配置控制箱，操作方便，可实现常温提取、低温提取等工艺要求。
四、选型参数：
四、选型参数：
| 规格型号 | XTQ-50 | XTQ-100 | XTQ-200 | XTQ-300 | XTQ-500 |
| 容积(L) | 50 | 100 | 200 | 300 | 500 |
| 罐内设计压力(MPa) | 0.09 | ||||
| 夹套内设计压力(MPa) | 常 | ||||
| 夹套内加热介质 | 水或导热油 | ||||
| 加热功率(kw) | 6 | 12 | 36 | 48 | 54 |
| 电动机功率Kw | 0.55 | 1.1 | 1.5 | 2.2 | 4 |
| 搅拌转速ppm/min | 21 | 21 | 32 | 32 | 32 |
五、根据用户不同需求，电加热提取罐可采用执行的设计、制作、检验标准如下：
1. SFDA 《药品生产质量管理规范》2010年版
2.《医药工业洁净厂房设计规范》（GB50457-2008）
3. GAMP药品生产自动化管理规范
4. GB150.1~150.4-2011《钢制压力容器》
5. NB/T47003.1-2009《钢制焊接常压容器》
提取罐设计选型时需明确物料的特性、使用工况、组件配套范围等，详细设备相关问题咨询电话：15699996727。
